膜結構的分析包含三大部分內容：①找形；②荷載分析；③裁剪設計，其中小編寫的專題文章《張拉式膜結構的形狀確定及設計分析》、《膜結構進行荷載分析的必要性》是對找形和荷載分析的介紹，其中詳細介紹了找形和荷載分析的主要工作內容。膜結構的加工階段制作的工作內容主要包括：裁剪的設計的原則、裁剪方法、材料的連接、裁剪下料圖及加工圖、膜面加工制作的工序與質量要求，今天小編就簡單描述一下膜結構加工制作階段的裁剪設計以及其注意事項。

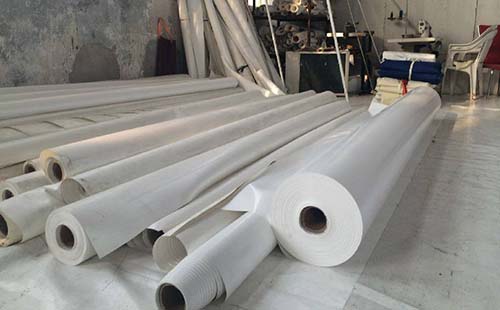

    膜結構在設計階段的另一道工序就是需要裁剪設計，即在找形、荷載分析后，購買膜材料加工時，進行裁剪設計，加工制作膜面工作。
    一、裁剪設計的目的

    膜結構建成后的膜面是預應力作用下的空間曲面。膜布是各向異性非線性材料，在把它張拉成曲率變化多端的空間形狀時，不可避免的會與初始設計形狀有出入，而裁剪設計的目的是用無應力、平面狀態并有幅寬限制的膜材去制作膜面，使這個膜面在張拉后符合找形所得的形狀和應力分布，且膜面接縫布置美觀，膜材用料節省。

    二、裁剪設計的內容與步驟

    1、膜結構的裁剪設計是指在初平衡空間曲面上確定膜面的裁剪線，將空間曲面劃分為膜片并將其展開為平面形狀;
    2、考慮預張拉應力的影響，根據膜材的應力應變關系確定膜片的收縮量，對膜片的尺寸進行調整;
    3、加膜片接縫處及邊角處都放量，得到平面裁剪片;
    4、給出膜材的下料圖及膜面的加工圖。
    三、裁剪線的布置原則

    裁剪線的布置應遵循以下原則
    1、美觀，有良好的視覺效果;
    2、受力性能良好，通常將裁剪線布置成與膜材的經向一致，沿膜面主應力方向;
    3、便于加工，避免裁剪線過于集中，以方便邊角處理;
    4、節省，即節省膜材且 使接縫總長度盡可能地短。

    通常，裁剪線的方向就是膜材的經向，即膜材的長度方向。習慣上，帽頂形（傘形）膜面的裁剪線按經向布置，馬鞍形膜面的裁剪線沿平行于高點對角線的方向布置，拱支承形膜面的裁剪線多垂直于拱的跨度方向，而脊谷式膜面的裁剪線多平行于脊谷索布置;設計實際工程時，適當?shù)馗淖兞晳T做法，有時會收到意想不到的效果。

    四、裁剪的收縮量

    膜材裁剪時膜片的收縮量受許多因素的影響，如膜材本身的雙軸拉伸性能、徐變性能、膜面應力水平、裁剪片的形狀及材料經緯方向、結構尺度及支承方式、膜面熱合時的收縮情況、成型時的張拉難易程度等，嚴格說來，需根據膜材在特定應力比及應力水平下的雙軸拉伸試驗結果，結合上述諸因素綜合確定應變收縮率。
