忻州膜結構收費站/遮陽棚設計施工案例
文章出處：卓越膜結構作者：卓越網絡部發表時間：2020-04-13 16:52:51閱讀：次
張拉膜結構建筑的設計核心在于控制結構的邊界條件以及支承結構的幾何形狀，從而找到滿足設計要求的更佳膜面形態。與傳統建筑設計相比，張拉膜結構建筑設計是一個多專業間的相互協調過程。為了得到滿足功能要求的更簡約設計，建筑師必須要與其他工程師緊密合作。
輕型張拉膜結構設計學科始于20世紀50年代Frei Otto的皂膜試驗。自適應找形是他創建的新設計學派的基本概念。他提出的“極小曲面”理論開創了現代張拉膜結構設計的先河?；谶@種理論，對于特定邊界條件得到的膜結構表面積更小，從而耗能更少。這類張拉膜建筑的主要結構特點是預應力在整個結構中均勻分布。
以極小曲面為目標的自適應找形是輕利薄膜建筑的基礎。
平面邊界內的極小曲面是平面。然而只要膜表面或邊界上有一點不在這個平面內，得到的極小曲面上的每一點都會具有雙曲率。
雙曲面可以是正高斯曲率的(比如充氣式結構)，也可是負高斯曲率的(比如預應力張拉膜結構)。負高斯曲面的正、負曲率半徑之和為零。
當負高斯膜面為折減面(reducedsurfaces)時，膜材用量更少。由于結構性能的高效性，膜結構可以通過膜面形狀的大變形來重新分布局部集中荷載，而不會使該區域的膜面應力顯著增加。這些特性使膜結構成為輕型結構，即它在具有多變?cè)煨偷耐瑫r(shí)，既能夠有效地承載又可保持外觀簡潔。這是張拉膜結構建筑常常被認為具有震撼力美感的原因之一。
簡介如下：

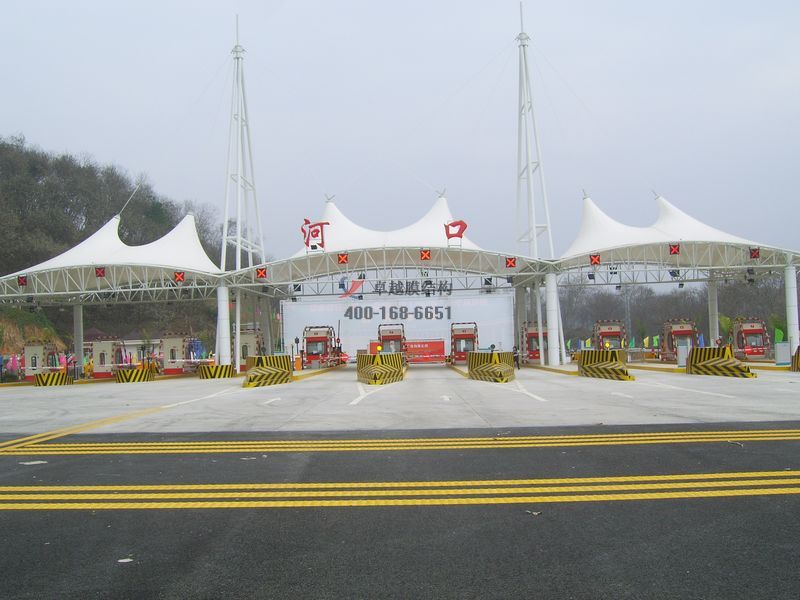

1、山西忻州結構收費站出入口遮陽棚
項目施工地址：山西省忻州市忻府區忻州收費站(二廣高速公路東)
項目選用膜材：德國進口杜肯膜材 B915
項目施工工期：總工期38天
項目結構形式：骨架式膜結構收費站
工程竣工面積：該工程展開面積670㎡

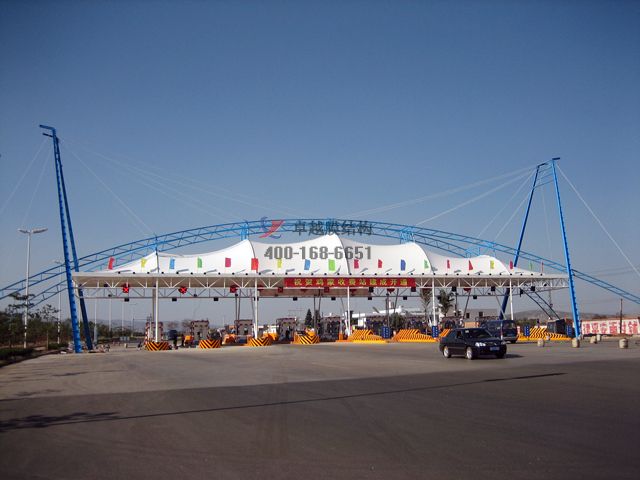

2、忻州代縣膜結構收費站出入口遮陽棚
項目施工地址：山西省忻州市代縣S251(七牛線)
項目選用膜材：美國進口PTFE A級防火膜材
項目施工工期：總工期50天
項目結構形式：骨架式膜結構收費站
工程竣工面積：該工程展開面積460㎡
3.忻州高浦膜結構收費站出入口雨棚/遮陽棚
項目施工地址：山西省忻州市忻府區
項目選用膜材：國產星益達膜材 5105 1050g/㎡
項目施工工期：總工期39天
項目結構形式：骨架式膜結構收費站
工程竣工面積：該工程展開面積380㎡
