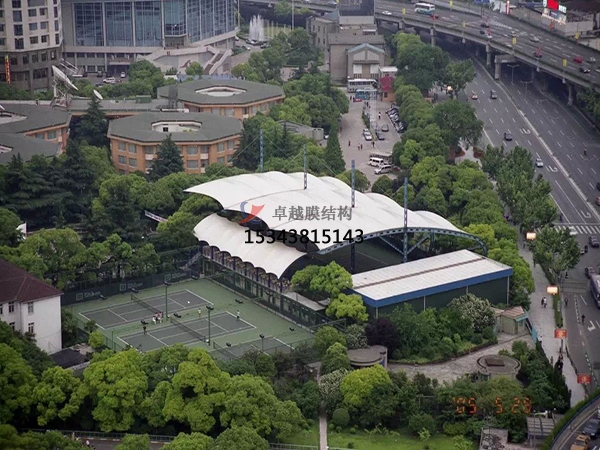

新鄉網球場膜結構頂蓋/籃球場屋頂/門球場雨棚安裝
文章出處：卓越膜結構作者：卓越網絡部發表時間：2021-02-27 13:52:21閱讀：次
膜結構網球場的裁剪拼接過程無論如何都是會有誤差的，這是因為很好的先用平面膜片拼成空間曲面一定會有誤差，其次膜布是各向異性非線性材料，在把它張拉成曲率變化多端的空間形狀時，不可避免的會與初始設計形狀有出入。迄今為止，已建立了很多種方法來處理這一問題。很難評價哪個方法的精確度一定高，但還是有幾個標準可以用來判斷這些裁剪方法是否實用。那是可靠性、靈活性和完成時間。
膜結構交互式裁剪過程：
裁剪縫的布置
布置膜結構網球場表面裁剪縫時要考慮以下幾個因素:
1、膜結構表面曲率，以前的裁剪方法都無法給出曲面任一點處的曲率。而本軟件因為采用的是曲面膜單元，所以可以得到每個單元的曲率。如果相鄰單元曲率相差很大，說明在這個位置，曲面扭曲的很嚴重，如果裁剪縫在此處不切斷重新開始，那么裁剪膜塊的邊界在此處會有很大的弧形。從相鄰單元曲率的變化趨勢，可以判斷出測地線的大致走向。
2、膜結構網球場膜材料的幅寬
找形分析過程中的平面網格劃分時，要考慮到膜材料的幅寬。盡量使一塊膜布中包含的膜單元是完整的，否則還要通過插值計算確定膜塊邊界點的位置。
3、膜結構邊界的走向
如果邊界比較平直，可以考慮用一個膜塊的長邊作為這條邊界。否則只能用多個膜塊的短邊拼接成這條邊界。
4、膜結構美觀
因為膜材料具有透光性，實際結構中可以清楚地看見焊縫，所以裁剪縫的布置一定要規則、合理，好能形成一些漂亮的圖案以增加結構的美感。如果膜表面設置有壓索或脊索， 那么好使裁剪縫與壓索或脊索重合，使索不至于打亂焊縫的圖案布置。
